Un sistema de símbolos ha sido estandarizado por la ISA (Sociedad de Instrumentistas de América). La siguiente información es de la norma: ANSI/ISA-S5.1-1984(R 1992).
Las necesidades de varios usuarios para sus procesos son diferentes. La norma reconoce estas necesidades, proporcionando métodos de simbolismo alternativos. Se mantienen varios ejemplos agregando la información o simplificando el simbolismo, según se desee.
El simbolismo y métodos de identificación proporcionados en esta norma son aplicables a todas las clases de medida del proceso e instrumentación de control. Ellos no sólo son aplicables a la descripción discreta de instrumentos y sus funciones, pero también para describir las funciones análogas de sistemas que son "despliegue compartido," "control compartido", "control distribuido" y "control por computadora".
La indicación de los símbolos de varios instrumentos o funciones han sido aplicados en las típicas formas. El uso no implica que la designación o aplicaciones de los instrumentos o funciones estén restringidas en ninguna manera. Donde los símbolos alternativos son mostrados sin una preferencia, la secuencia relativa de los números no implica una preferencia.

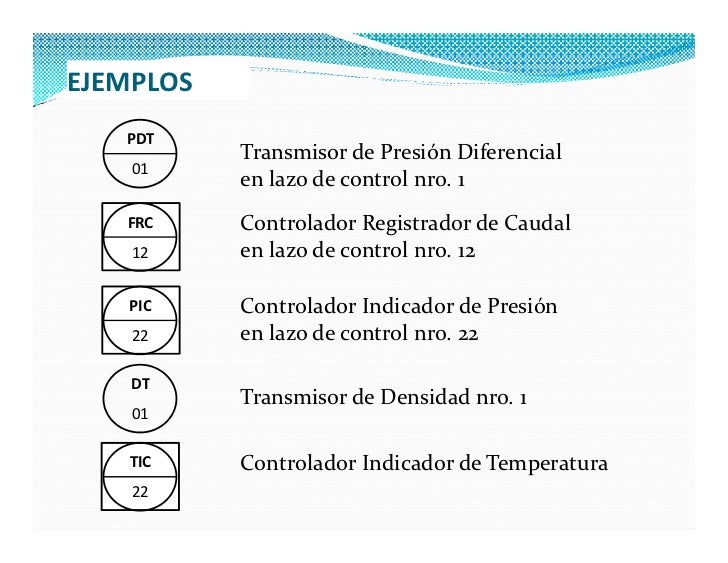

La burbuja puede ser usada para etiquetar símbolos distintivos, tal como aquellos para válvulas de control. En estos casos la línea que esta conectando a la burbuja con el símbolo del instrumento esta dibujado muy cerca de él, pero no llega a tocarlo. En otras situaciones la burbuja sirve para representar las propiedades del instrumento.
Un símbolo distintivo cuya relación con el lazo es simplemente aparentar que un diagrama no necesita ser etiquetado individualmente. Por ejemplo una placa con orificio o una válvula de control que es parte de un sistema más largo no necesita ser mostrado con un número de etiqueta en un diagrama. También, donde hay un elemento primario conectado a otro instrumento en un diagrama, hace uso de un símbolo para representar que el elemento primario en un diagrama puede ser opcional.
Los tamaños de las etiquetas de las burbujas y de los símbolos de los misceláneos son los tamaños generalmente recomendados. Los tamaños óptimos pueden variar dependiendo en donde o no es reducido el diagrama y dependiendo el número de caracteres seleccionados apropiadamente acompañados de otros símbolos de otros equipos en un diagrama.

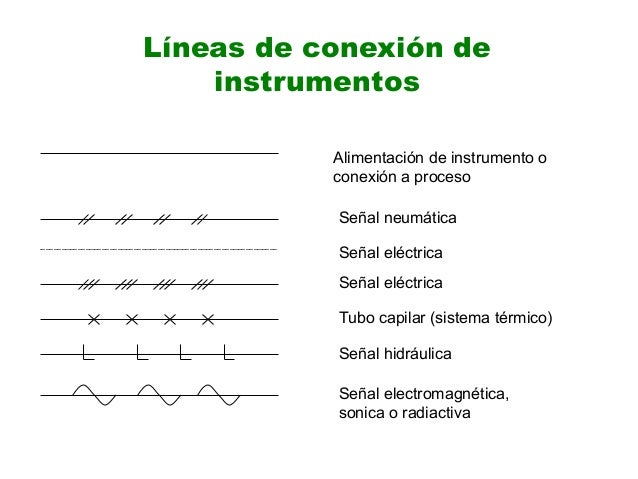

Las líneas de señales pueden ser dibujadas en un diagrama enteramente o dejando la parte apropiada de un símbolo en cualquier ángulo. La función de los designadores de bloque y los números de las etiquetas podrían ser siempre mostrados con una orientación horizontal. Flechas direccionales podrían ser agregadas a las líneas de las señales cuando se necesite aclarar la dirección del flujo para información. La aplicación de flechas direccionales facilita el entendimiento de un sistema dado.
Eléctrico, neumático o cualquier otro suministro de energía para un instrumento no se espera que sea mostrado, pero es esencial para el entendimiento de las operaciones de los instrumentos en un lazo de control.
En general, una línea de una señal representara la interconexión entre dos instrumentos en un diagrama de flujo siempre a través de ellos. Pueden ser conectados físicamente por más de una línea.
La secuencia en cada uno de los instrumentos o funciones de un lazo están conectados en un diagrama y pueden reflejar el funcionamiento lógico o información acerca del flujo, algunos de estos arreglos no necesariamente corresponderán a la secuencia de la señal de conexión. Un lazo electrónico usando una señal analógica de voltaje requiere de un cableado paralelo, mientras un lazo que usa señales de corriente analógica requiere de series de interconexión. El diagrama en ambos casos podría ser dibujado a través de todo el cableado, para mostrar la interrelación funcional claramente mientras se mantiene la presentación independiente del tipo de instrumentación finalmente instalado.
